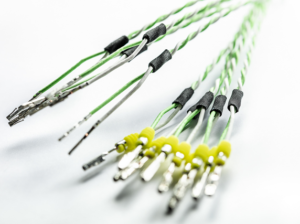

Sigma 688 ST
Sigma 688ST omogućava potpuno automatizirani ukupni proces od obrade i ispreplitanja do bandažiranja otvorenih krajeva žice. To je prvo automatizirano rješenje koje ispunjava zahtjeve OEM kvaliteta za UTP na potpuno automatskom stroju za ispreplitanje. Ekonomično integrirana i automatizirana, omogućava obradu dvije pojedinačne žice u jednom koraku. U isto vrijeme, modularna sistemska struktura nudi maksimalnu fleksibilnost sa šest stanica za procesne module, jedinicom za ispreplitanje i jedinicom za omatanje koja se sastoji od dva modula.
Osnovni tehnički podaci
| Opseg dužine: | 700 – 4,000 mm 700 – 7,000 mm 700 – 10,000 mm |
| Opcija 150 mm | Dužina krajeva isprepletenih žica ( sa aktivinim
modulom za omotavanje u točkama od 300mm) Preciznost dužine: ±(0.1 % + 1 mm) |
| Dužine skidanja izolacije: | Strana 1: 0.1 – 18 mm Strana 2: 0.1 – 28 mm Sa setom za kratke otvorene krajeve žice Strana 2: 0.1 – 35 mm |
| Poprečni presjeci žice**: | 2 × 0.22 mm² – 2 × 1.0 mm² Sa setom za kratke otvorene krajeve žice 2 × 0.22 mm² – 2 × 2.5 mm² Opcija sa testom izvodljivosti od 0.13mm² |
| Dužina koraka: | 5 – 80 mm programabilno |
| Točnost/preciznost: | ±10 %, max. ±5 mm |
| Pozicija bandažiranja u točkama: | zadnja točka presjeka (defaultna/podrazumjevana pozicija) od 0.0 mm – 80mm (0.0 – 3.1 in ) u pravcu centra žice. |
| Brzina uvlačenja žice: | max. 5 m/s |
| Električni priključak: | 3 × 208 – 480 V / 50 – 60 Hz / 10 kVA |
| Priključak za zrak: | 5 – 8 bar (73 – 116 psi) |
| Preporučeni radni pritisak: | 6 ± 0.5 bar (87 ±7.25 psi) |
| Težina sa dva modula za zakivanje i 2 gumičara: | Sigma 688 ST / 4 m: oko 2,800 kg Sigma 688 ST / 7 m: oko 3,400 kg Sigma 688 ST / 10 m: oko 4,000 kg |
*Proizvodni parametri zavise od visine, promjera i završne obrade. Produktivnost se mora procjeniti provjerom produktivnosti softvera ili testom izvodljivosti.
**Određene izuzetno tvrde žice možda se neće moći obrađivati iako su unutar naznačenog opsega poprečnog presjeka. Ako niste sigurni, proizvodimo uzorke vaših žica.
***Izvan preporučenog radnog pritiska, ispravna funkcija perifernih uređaja može biti ograničena. Obavezno pratite i tehničke podatke perifernih uređaja. Maksimalni dozvoljeni radni pritisak zavisi od temperature okoline. 6,5 bara do 40 °C / 6 bara preko 40 °C.

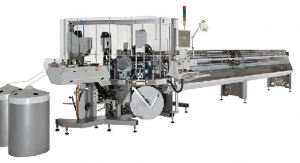

Alpha 488 S
Alpha 488 S izrađuje isprepletene parove provodnika. Modularni dizajn sustava omogućava maksimalnu fleksibilnost. Četiri procesne stanice pružaju različite mogućnosti obrade. Uređaj nježno barata provodnikom što osigurava visoku kvalitetu proizvoda.
Osnovni tehnički podaci
| Poprečni presjeci žice: | 2×0,22 – 2 x 2,5mm2 AWG24-14 |
| Dužina skidanja izolacije: | Strana 1 0,1 – 18mm Strana 2 0,1 – 35mm |
| Dužina otvorenih krajeva: | 30-99mm |
| Maksimalna brzina uvođenja žice: | max. 5m/s |
| Napon: | 3×208 – 480V 50/60Hz 5,6kVA |
| Pneumatska veza: | 5 – 6 bar |
| Potrošnja zraka: | 12 m3 |
| Težina | 4m 2800kg, 7m 3400kg, 10m 4000kg |

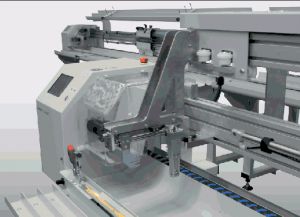

bt 188 T
Ispreplitanje dvije pre-obrađene žice koje su bile podložene različitim obradama završetka žica zadužen je Bt 188 uređaj. Karakteristike stroja su kvalitetno ispreplitanje žica, jednostavno upravljanje, različiti presjek i dužine obrade, idealam je stroj za specijalne aplikacije.

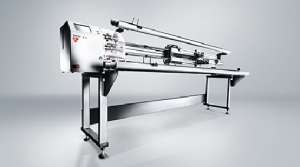

bt 288 modul za ispreplitanje žica
Bt 288 se izdvaja po tome što ima dvije linije za ispreplitanje i veliku brzinu rada. Stroj je dizajniran da isprepliće setove kabla u malim ili srednjim količinama sa savršenim rezultatima. Prednosti ovog stroja su jednostavno upravljanje, dvije linije ispreplitanja na jednom uređaju, velika brzina obrade, odlična kvaliteta obrade.
